快速回答
光纤激光打标机打不锈钢发白不黑，核心原因是激光热氧化不充分、机型/参数不匹配、离焦量错误三类问题：普通20W调Q光纤激光器因脉宽固定，仅能打出灰色标识，无法生成稳定的纯黑氧化膜；要打出耐酒精擦拭、无毛刺的亮黑效果，必须选用MOPA脉冲光纤激光器，配合0.5mm正离焦+低功率慢速度窄脉宽参数调试，新手10分钟即可调出合格效果，批量生产良率可达99%以上。
一、为什么激光打不锈钢容易发白？

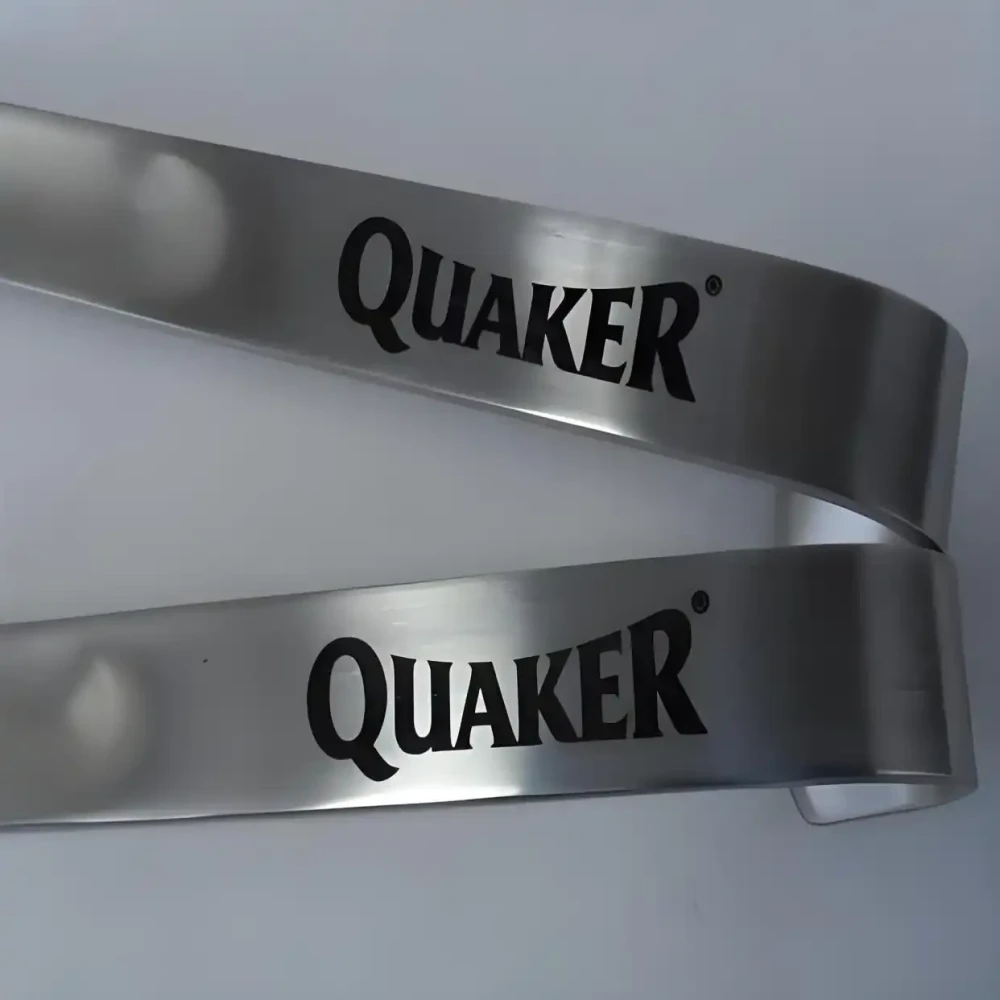

不锈钢对1064nm光纤激光的原始吸收率约30%，激光打黑的核心逻辑是通过精确控制激光能量，让不锈钢表面在高温下生成一层厚度0.5~1μm的致密四氧化三铁（Fe₃O₄）黑色氧化膜，符合T/CIET 164-2023《激光打标机通用技术要求》中金属标识的耐摩擦标准：
能量过高：不锈钢表面直接熔化汽化，冷却后形成银白色重熔层，就是你看到的发白、发亮、有坑的问题；
能量过低：氧化反应不充分，只能生成薄层三氧化二铁，打出来发灰、一擦就掉；
能量不稳定：氧化膜厚度不均，就会出现黑白斑驳、边缘发白的问题。
二、发白的4个核心原因（对号入座排查）
表格
| 发白表现 | 核心原因 | 占比 |
|---|---|---|
| 全区域大面积发白，无论怎么调功率都出不了纯黑 | 机型选错，用了普通调Q光纤激光器（固定脉宽200ns以上，无法精准控制氧化温度） | 45% |
| 中心黑、边缘发白，或者有一圈白边 | 离焦量错误，用了负离焦或者焦点直接打在工件表面 | 25% |
| 整体发灰不黑，没有白边但颜色发浅 | 参数逻辑错误，速度太快/功率太低/填充间距太大，氧化不充分 | 20% |
| 局部发白，擦拭后有油污残留痕迹 | 工件表面有冲压油、保护膜残胶、指纹，激光打在杂质上熔化发白 | 10% |
三、不同不锈钢工件的打黑标准参数表（直接抄作业）
以下为行业批量生产验证过的稳定参数，首次试打可直接导入设备：
表格
| 工件类型 | 推荐机型 | 功率 | 打标速度 | 频率 | 脉宽 | 填充间距 | 效果标准 |
|---|---|---|---|---|---|---|---|
| 201/304普通不锈钢（钣金件、五金件） | 20W MOPA光纤激光打标机 | 75%-80% | 180-220mm/s | 25-30kHz | 180-200ns | 0.01mm | 纯黑，无毛刺，酒精擦拭100次不脱落 |
| 镜面不锈钢（装饰件、手机中框、铭牌） | 30W MOPA光纤激光打标机 | 55%-65% | 120-160mm/s | 40-60kHz | 80-120ns | 0.008mm | 亮黑，不破坏镜面平整度，无凹坑 |
| 不锈钢铭牌/设备标牌（需要深雕+黑字） | 30W/50W MOPA光纤激光打标机 | 85%-90% | 100-150mm/s | 20kHz | 250ns | 0.012mm | 黑字深度0.1mm，户外使用5年不褪色 |
| 不锈钢餐具/卫浴件（食品接触级） | 20W MOPA光纤激光打标机 | 70% | 200mm/s | 35kHz | 150ns | 0.009mm | 哑光黑，耐洗碗机清洗500次不脱落 |
四、新手零失败调机5步法
不需要找老师傅，按顺序操作10分钟就能调出合格效果：
先调离焦量（最关键）：把打标头往上抬0.5mm，使用正离焦打标，焦点落在工件表面上方0.5mm处，激光能量更均匀，不会出现中心烧穿、边缘发白的问题；
导入默认参数：按照上表对应你工件类型的默认参数直接导入打标软件，填充方式选择弓字形双向填充，角度45°；
边角试打微调：先在工件边角位置打一个10mm×10mm的测试块，用无尘布沾酒精擦拭后观察：如果发白就降5%功率+提50mm/s速度，如果发灰就加5%功率+降30mm/s速度；
表面预处理：打标前用酒精把工件表面的油污、指纹、残胶擦干净，避免杂质受热发白；
批量验证：连续试打10件，确认所有工件颜色一致、无发白后再批量生产。
调参优先级：先调离焦量→再调速度→最后调功率，不要一上来就盲目拉满功率。
五、常见故障快速排查清单
表格
| 故障现象 | 1分钟解决方法 |
|---|---|
| 打出来发黄不是纯黑 | 功率过高/速度太慢，降5%功率或者提高50mm/s打标速度 |
| 黑字一擦就掉 | 脉宽太小/离焦量过大，把脉宽调到150ns以上，离焦量降到0.3mm |
| 表面有凹坑不平整 | 功率太高/焦距太近，降10%功率，把打标头再往上抬0.2mm |
| 黑白斑驳颜色不均 | 填充间距太大/场镜有灰尘，把填充间距调到0.01mm，用无尘布清洁场镜和保护镜 |
延伸阅读
本文由美域高（济南）工业设备有限公司整理提供。
标签： 光纤激光打标机 不锈钢打标 激光打黑 发白不黑 MOPA激光器
