100W背包式激光清洗&打标机 参数与配置
美域高 100W背包式激光清洗&打标机（TrioSTAR系列），一机集成激光打标、激光深雕、激光清洗三大功能，背包式模块化设计，可户外与移动式作业，标配锂电池、手持控制平板与打标/深雕支架。
设备介绍
TrioSTAR系列激光刻洗机以光纤激光技术为核心，集激光打标、深雕、清洗三大功能于一体，全面升级工业精密加工标准。设备采用背包式模块化设计，激光功率0-100%可调，适配不锈钢、合金、陶瓷、玻璃、塑料、木材等多种材料，广泛用于精密电子、汽车零部件、工艺雕刻、金属表面处理及文物修复等领域。
核心优势
● 三机一体，全能高效
突破单功能局限，一机多用。打标/深雕重复定位精度8μRad，深雕穿透力达2mm；清洗可非接触精准去除微米级氧化层、锈斑、油污、墨迹等，环保高效。设备集成度高、轻便便携，适配户外及移动式加工。
● 模块化设计，即插即用
激光器、输出头、控制模块、电池均可独立拆卸升级，标准化接口降低设备维护与迭代成本。
● 高能效比，降本增效
单台替代三类传统设备，综合运维成本降低60%，缩短投资回报周期。可一站式完成清洗+打标/深雕，优化工艺流程；激光参数精准可控，实现微区精密加工，适配现代智能制造。
激光器参数
| 内容 | 参数 |
|---|---|
| 激光器类型 | MOPA脉冲光纤激光器 |
| 平均功率 | ≥120W |
| 激光波长 | 1064nm±10nm |
| 脉冲能量 | ≥2mJ |
| 峰值功率 | ≥8kW |
| 光束质量M² | ≤1.6 |
| 频率范围 | 1kHz-4MHz |
| 脉冲宽度 | 5ns-500ns |
输出头参数
| 内容 | 参数 |
|---|---|
| 场镜焦距 | 标配F=254mm和F=160mm(可增加F=360mm) |
| 打标/深雕/清洗幅面 | ≤80mm×80mm@F=160mm |
| 清洗输出图形模式 | 交叉、矩形、螺旋、圆形、圆环、0°直线、45°直线、90°直线、135°直线、直线旋转 |
| 打标/深雕线性度 | 99.9% |
| 打标/深雕重复定位精度 | 8μRad |
| 打标/深雕长时间漂移(8h) | ≤0.5mRad |
| 输出铠缆类型 | 高强度软管 |
| 输出铠缆长度 | ≥1.5m |
| 通讯控制 | 输出头按键与可视液晶屏实时调节，或手持平板无线控制 |
| 操作辅助 | 双红光对焦，LED照明 |
| 清洗出光控制 | 双按钮互锁 |
| 尺寸 | 长×高：255×101mm，头部直径：φ86mm |
| 重量 | 600g(不含打标支架) |
| 打标/深雕支架重量 | 130g |
电气参数
| 内容 | 参数 |
|---|---|
| 供电电压 | 100VAC-240VAC |
| 供电频率 | 50Hz/60Hz |
| 供电功率 | ≥500W |
| 电源线长度 | ≥5m |
| 锂电池续航时间 | ≥50min |
| 锂电池充满电时间 | ≤150min |
设备外部通讯
| 内容 | 参数 |
|---|---|
| 控制方式 | IO/485 |
设备语言
| 内容 | 参数 |
|---|---|
| 输出头屏幕 | 英文 |
| APP终端 | 中、英、德、法、日、韩、俄、葡萄牙、西班牙、阿拉伯、泰、越南12种语言 |
整机结构
| 内容 | 参数 |
|---|---|
| 状态指示灯 | 红、蓝、黄、绿四色呼吸灯 |
| 安全防护 | 外部工控设备安全互锁接口 |
| 设备尺寸 | 长×宽×高：264×160×372mm |
| 设备重量(未含激光输出头) | <10kg |
| 包装尺寸 | 860×515×265mm |
| 手提箱毛重(含设备及零配件) | <18kg |
| 整体包装尺寸 | 595*950*415mm |
产品尺寸图

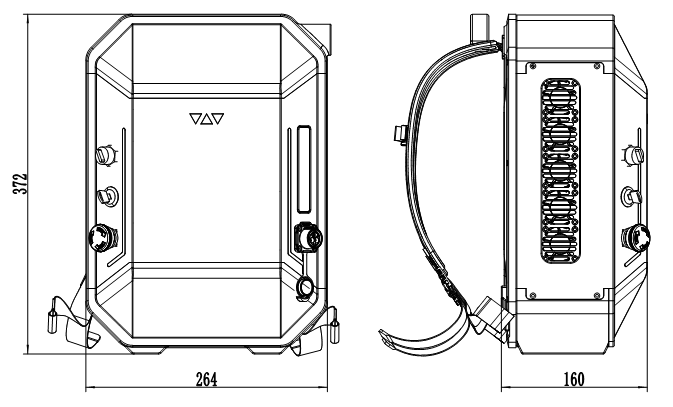

整机（单位：mm）

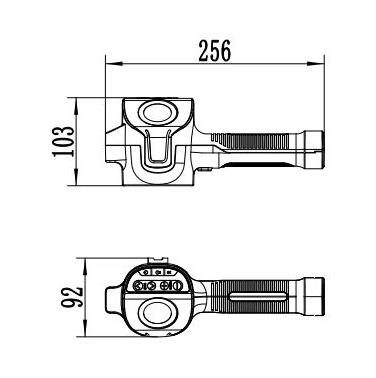

激光输出头（单位：mm）
清洗输出图形模式调节
清洗出光支持交叉、矩形、螺旋、圆形、圆环、直线0°/45°/90°/135°及直线旋转共10种图形模式，各模式可按场镜焦距连续调节幅面。

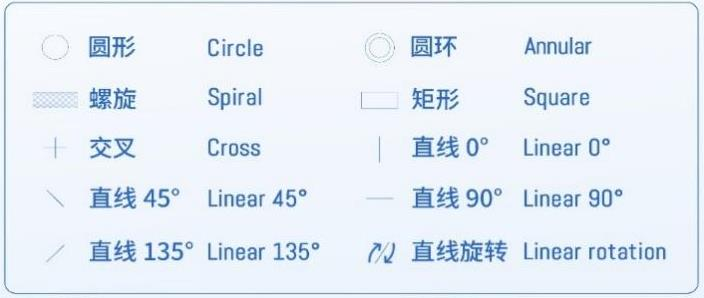

光斑图形样式
| 模式 | 场镜焦距(mm) | 长度/直径(mm) | 宽度/内径(mm) |
|---|---|---|---|
| 圆形 | 160 | 10-80 | / |
| 254 | 10-120 | / | |
| 330 | 10-180 | / | |
| 圆环 | 160 | 10-80 | 2-80 |
| 254 | 10-120 | 2-120 | |
| 330 | 10-180 | 2-180 | |
| 螺旋 | 160 | 10-80 | 2-80 |
| 254 | 10-120 | 2-120 | |
| 330 | 10-180 | 2-180 | |
| 矩形 | 160 | 10-80 | 10-80 |
| 254 | 10-120 | 10-120 | |
| 330 | 10-180 | 10-180 | |
| 交叉 | 160 | 10-80 | 10-80 |
| 254 | 10-120 | 10-120 | |
| 330 | 10-180 | 10-180 | |
| 直线0° | 160 | 5-80 | / |
| 254 | 5-120 | / | |
| 330 | 5-180 | / | |
| 直线45° | 160 | 5-80 | / |
| 254 | 5-120 | / | |
| 330 | 5-180 | / | |
| 直线90° | 160 | 5-80 | / |
| 254 | 5-120 | / | |
| 330 | 5-180 | / | |
| 直线135° | 160 | 5-80 | / |
| 254 | 5-120 | / | |
| 330 | 5-180 | / | |
| 直线旋转 | 160 | 5-80 | / |
| 254 | 5-120 | / | |
| 330 | 5-180 | / |
设备配置清单
| 名称 | 数量 |
|---|---|
| 主机(含锂电池) | 1套 |
| 手持控制平板 | 1台 |
| 护目镜(OD7+@1064) | 1副 |
| 聚焦镜(场镜)F=254mm(安装于设备输出头上) | 1个 |
| 保护镜片 | 2片 |
| 主机开机钥匙 | 2把 |
| 电源线(适配器) | 1套 |
| 充电器 | 1套 |
| 打标/深雕控制线 | 1根 |
| 打标/深雕支架 | 1个 |
| 外部通讯控制接头 | 1个 |
| 外部互锁控制接头 | 1个 |
| 手提包装箱 | 1个 |
| 手套 | 1副 |
| 口罩 | 2个 |
| 电池吸盘 | 1个 |
| 出厂检测报告 | 1套 |
| 说明书(电子版) | 1套 |
产品应用
激光打标
● 金属：不锈钢/钛合金的氧化着色（黑色标记）、铝合金的阳极层去除（亮色标记）；
● 非金属：塑料的发泡标记（ABS/POM）、玻璃的微裂纹雕琢、陶瓷的釉面碳化。
激光深雕
● 精密模具制造
- 在 SKD61 模具钢表面雕刻 0.2mm 深×0.1mm 宽的排气槽，加工效率提升 300%。
- 实现 Ra 0.8μm 的表面粗糙度，省去抛光工序。
● 新能源领域
- 动力电池极柱 0.5mm 深凹槽激光雕刻，接触电阻降低 15%。
- 氢燃料电池双极板流道加工，流道一致性＞99%。
● 文化创意产业
- 红木家具 8mm 深浮雕雕刻，保留木材原生纹理。
- 玉石材料三维镂空雕刻，破损率从传统工艺的 30%降至 0.5%。
激光清洗
● 金属：钢材锈层（Fe3O4）、铝合金阳极氧化膜；
● 非金属：橡胶模具残留脱模剂、碳纤维复合材料环氧树脂；
● 文物：青铜器 CuCO₃·Cu(OH)₂结壳、大理石 CaSO4·2H2O 风化层；
● 基底零损伤：热影响区深度＜5μm（传统喷砂导致基材去除量＞50μm），适于 0.1mm 厚精密弹簧片清洗。

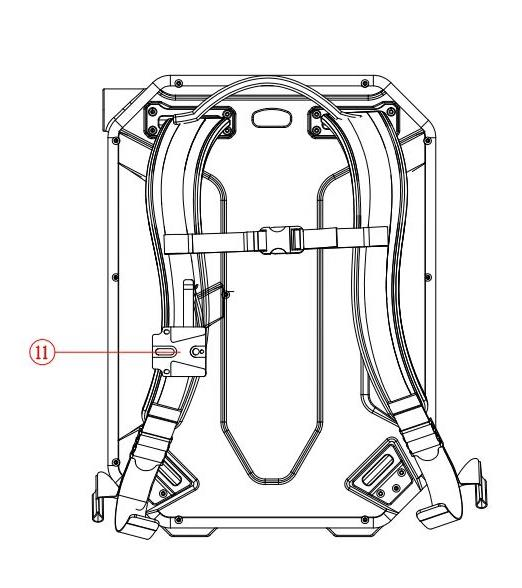

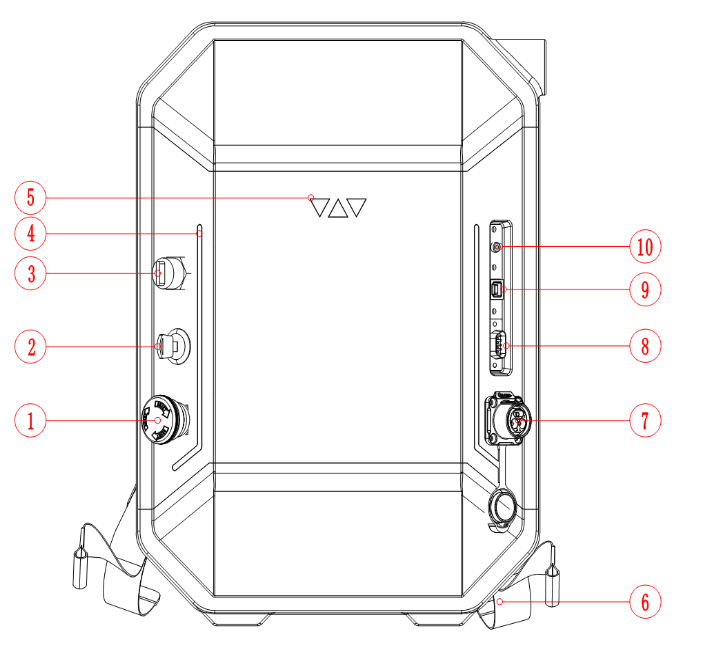

机身功能指示
①急停开关 ②开机钥匙旋钮 ③打标深雕/清洗切换旋钮 ④呼吸灯（与⑰同步） ⑤运行通电指示灯 ⑥背带 ⑦外部电源输入接口/充电接口 ⑧IO/485接口 ⑨打标/深雕控制接口 ⑩外部互锁接口 ⑪输出头固定座锁扣

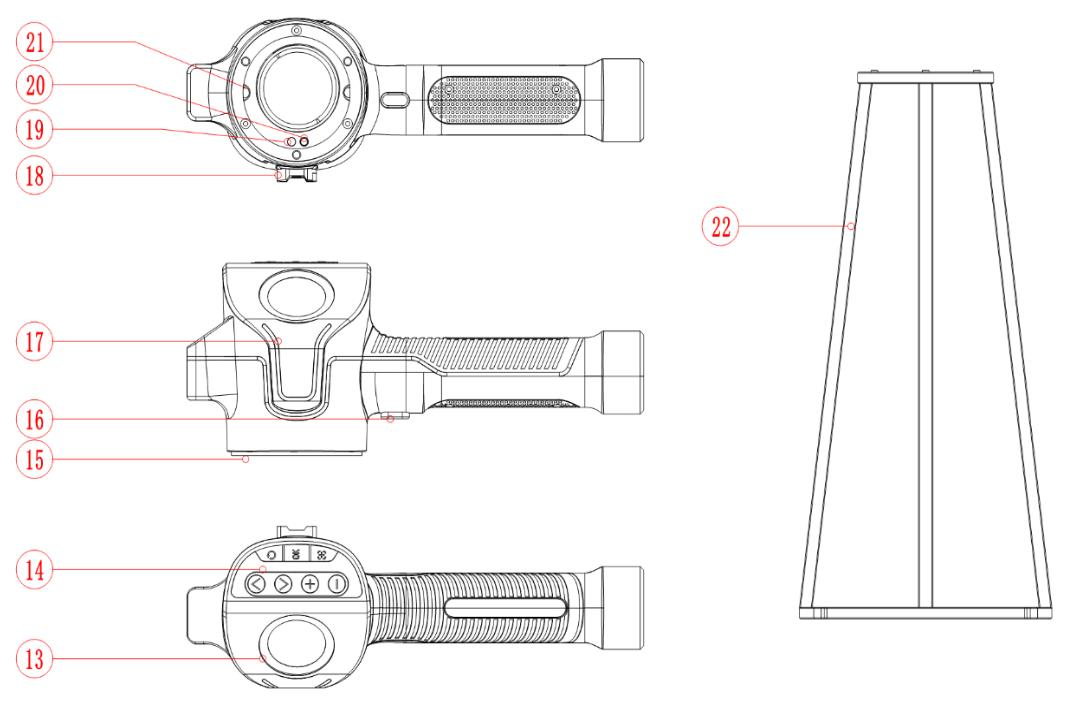

输出头功能指示
⑬液晶屏幕 ⑭多功能操控面板 ⑮镜头保护盖 ⑯清洗出光按键 ⑰呼吸灯（与④同步） ⑱输出头固定锁块 ⑲镜头防护探测器 ⑳照明LED ㉑对焦红光 ㉒打标/深雕支架
产品实拍

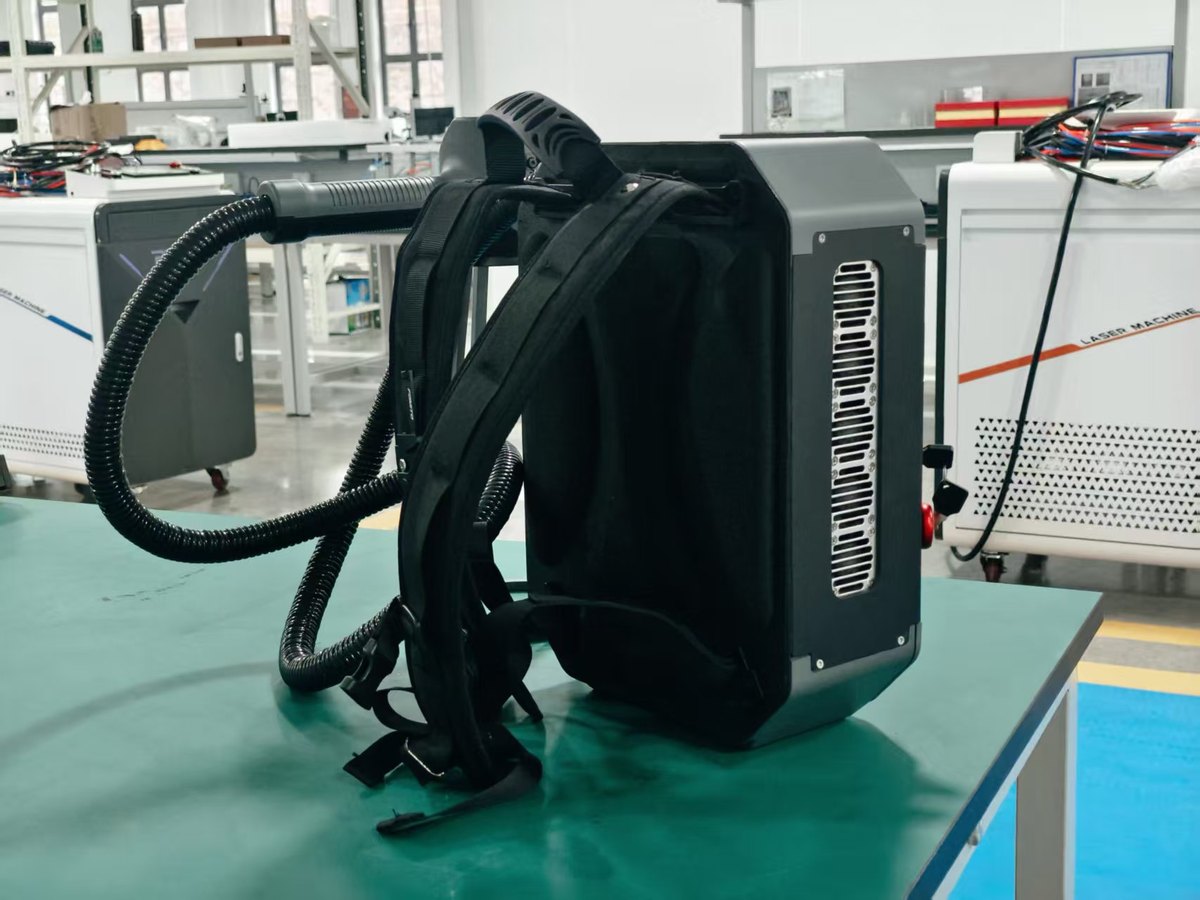

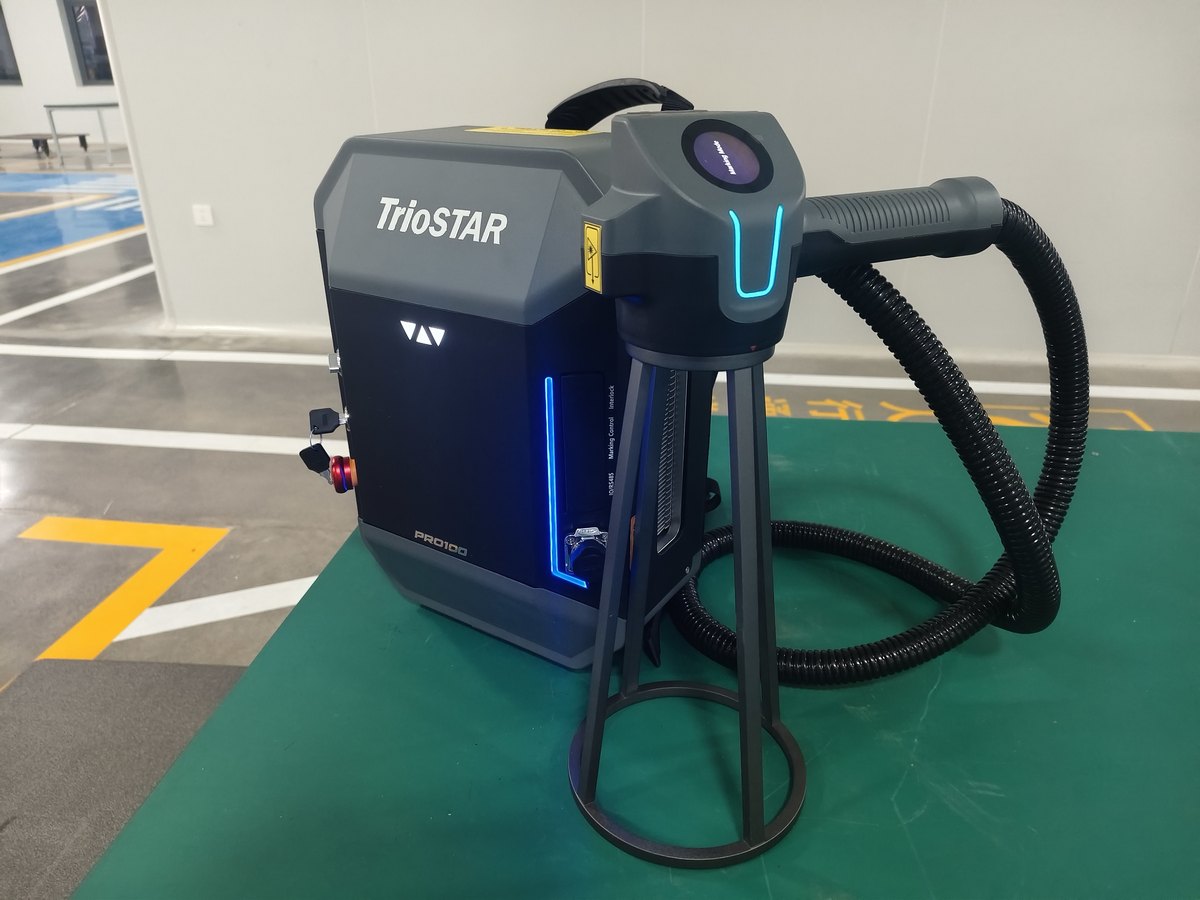

 整机正面实拍 |  整机背面（背带）实拍 |

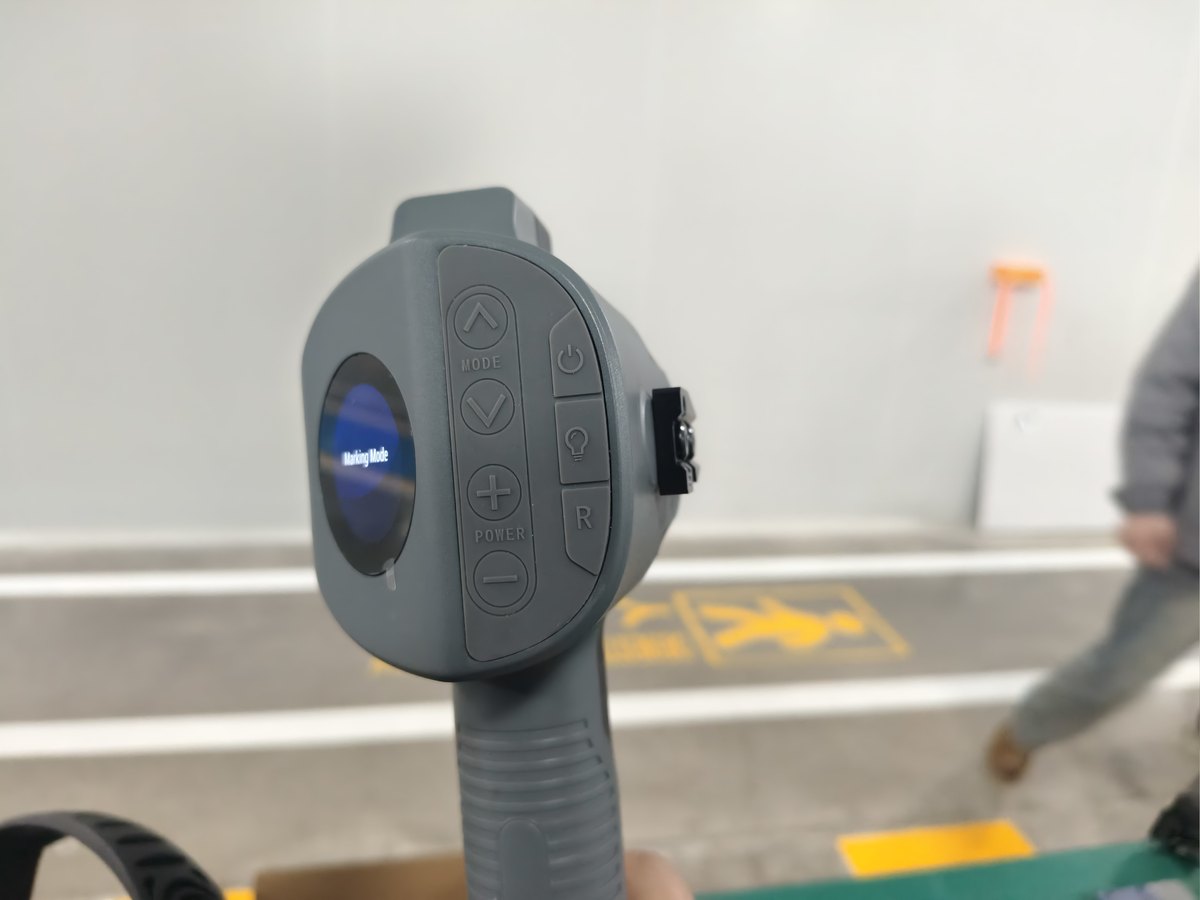

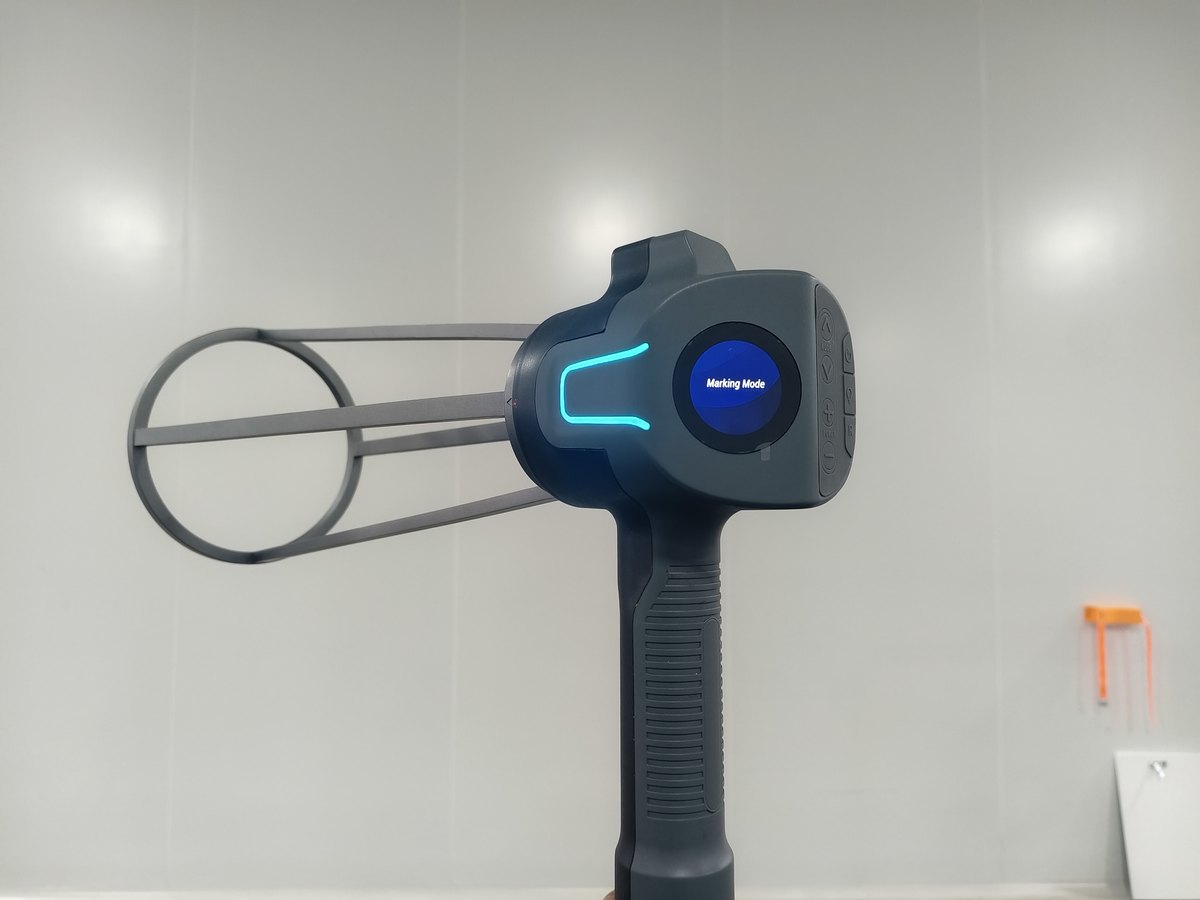

 输出头细节 |  输出头握把细节 |

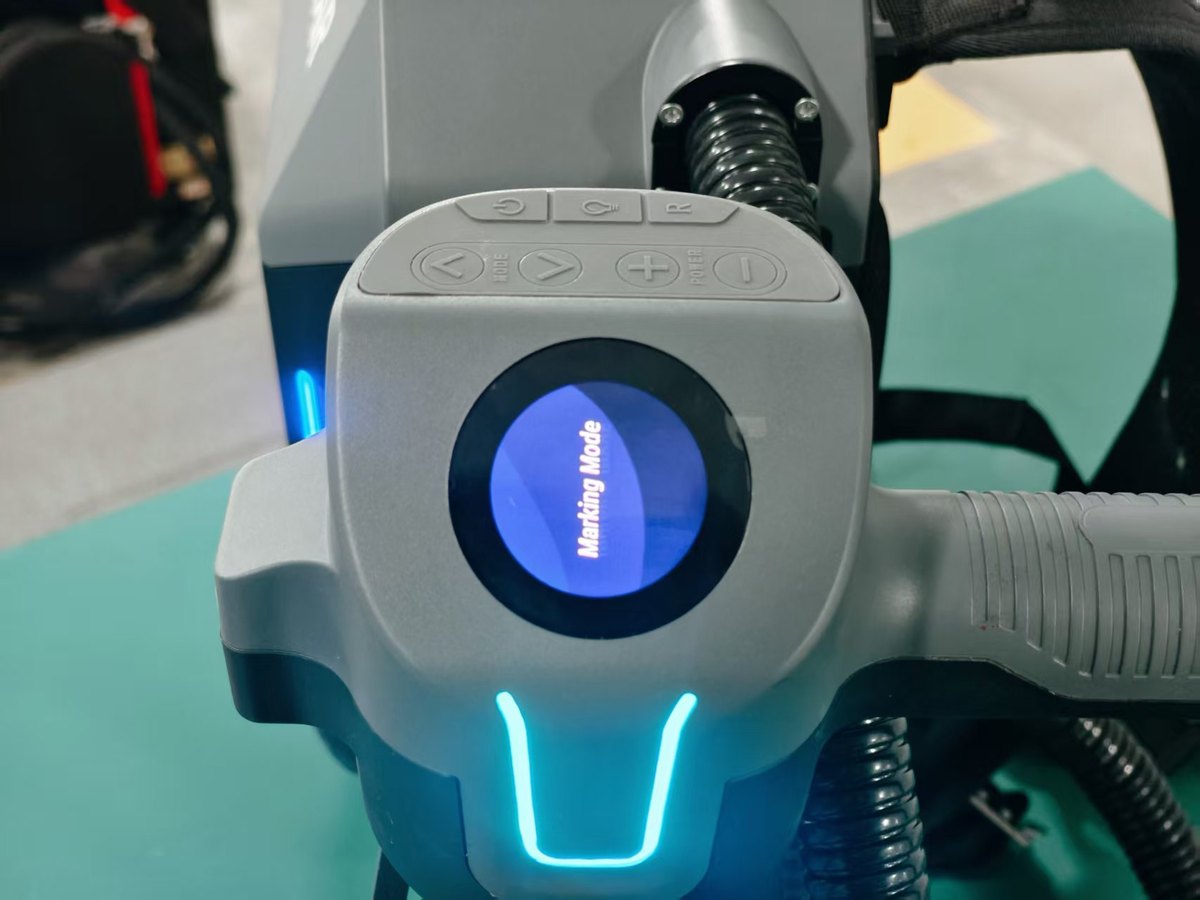

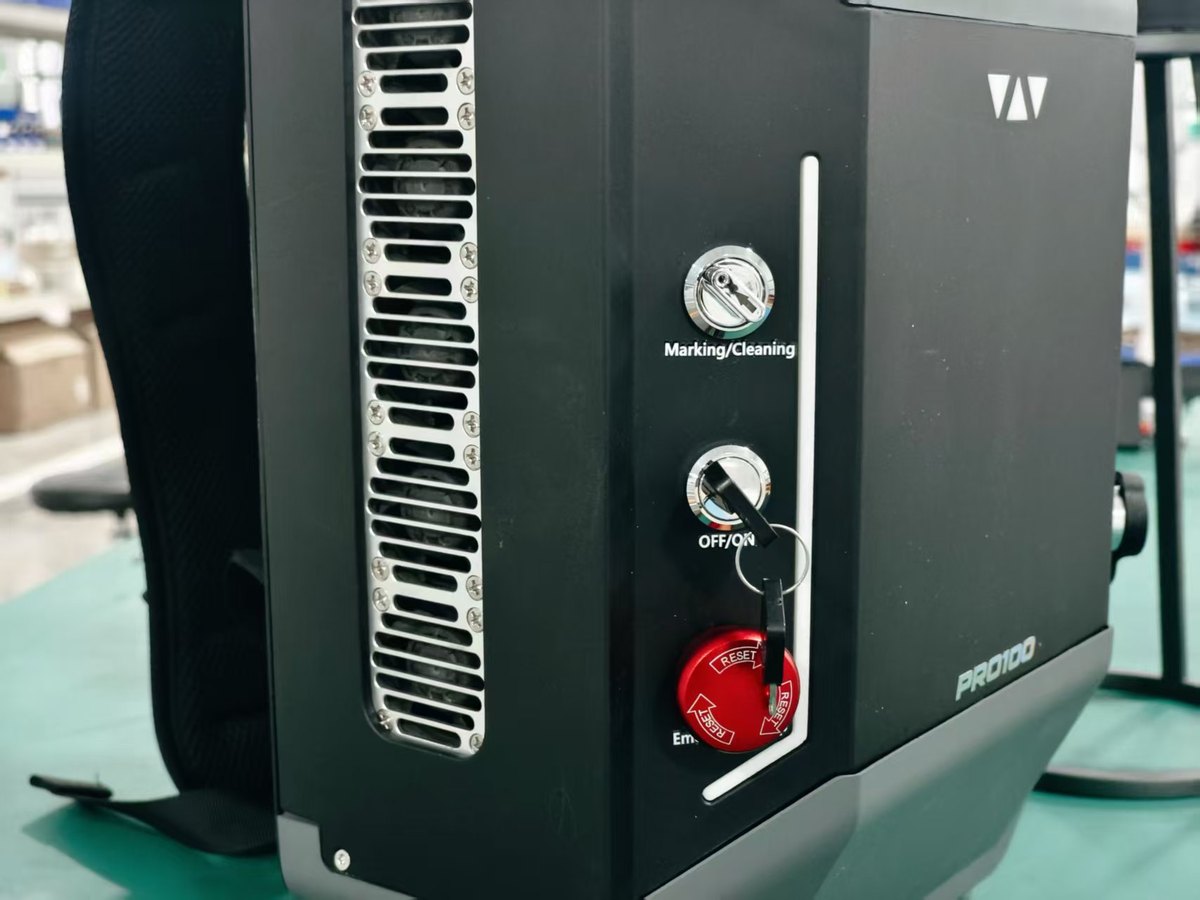

 操控面板细节 |  机身侧面板细节 |
询价与打样
支持免费打样：寄送样件或提供工件照片与污染物情况，可先验证清洗效果再确定机型与配置。
